PV1-F光伏電纜
優勢：
低煙無鹵材料
排位整齊，易于加工
抗紫外線，耐臭氧
低溫韌性
耐高溫
使用壽命：在90℃以下超過25年
特性：
導體：鍍錫銅，5類導體
絕緣材質/顏色：XLPO,黑色或紅色
護套材質/顏色：XLPO,黑色或紅色
額定電壓（Uo/U）
AC：600/1000V
DC：1800V
測試電壓
6500V AC
額定溫度
環境溫度：-40℃—+90℃
導體最高溫度：+120℃
最大短路溫度：+250℃
最小彎曲半徑
單芯：Φ＜8mm ≥4×overall diameter
Φ≥8mm ≥6×overall diameter
多芯：Φ＜12mm ≥4×overall diameter
Φ≥12mm ≥10×overall diameter
測試標準
阻燃測試：IEC60332-1-2，EN60332-1-2
無鹵測試：EN50627-2-1，EN60684-2
|
線纜名稱 |
導體截面積 |
導體結構 |
絕緣外徑 |
成品外徑 |
導體最大電阻(Ω/km) |
|

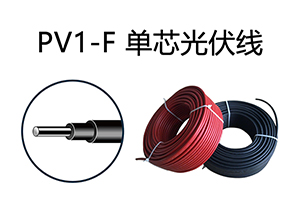

PV1-F 單芯 |
1.5 |
30/0.25 |
2.65 |
3.70 |
13.7 |
|
2.5 |
49/0.25 |
3.10 |
4.20 |
8.21 |
|
|
4.0 |
56/0.285 |
3.55 |
4.60 |
5.09 |
|
|
6.0 |
84/0.285 |
4.15 |
5.20 |
3.39 |
|
|
10 |
77/0.40 |
5.15 |
6.30 |
1.95 |
|
|
16 |
126/0.40 |
6.70 |
8.20 |
1.24 |
|
|
25 |
196/0.40 |
8.10 |
10.00 |
0.795 |
|
|
35 |
276/0.40 |
9.50 |
11.50 |
0.565 |
|
線纜名稱 |
導體截面積 |
導體結構 |
絕緣外徑 |
成品外徑 |
導體最大電阻 (Ω/km) |
|

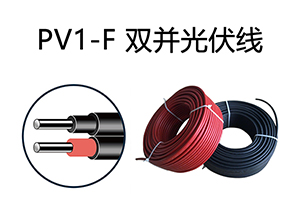

PV1-F 雙并 |
2*1.5 |
30/0.25 |
2.65 |
3.70*7.60 |
13.7 |
|
2*2.5 |
49/0.25 |
3.10 |
4.20*8.60 |
8.21 |
|
|
2*4.0 |
56/0.285 |
3.55 |
4.60*9.40 |
5.09 |
|
|
2*6.0 |
84/0.285 |
4.15 |
5.20*10.60 |
3.39 |
|
|
2*10 |
77/0.40 |
5.15 |
6.30*12.80 |
1.95 |
|
|
2*16 |
126/0.40 |
6.70 |
8.20*16.70 |
1.24 |
|
|
2*25 |
196/0.40 |
8.10 |
10.00*20.30 |
0.795 |
|
|
2*35 |
276/0.40 |
9.50 |
11.50*23.30 |
0.565 |
